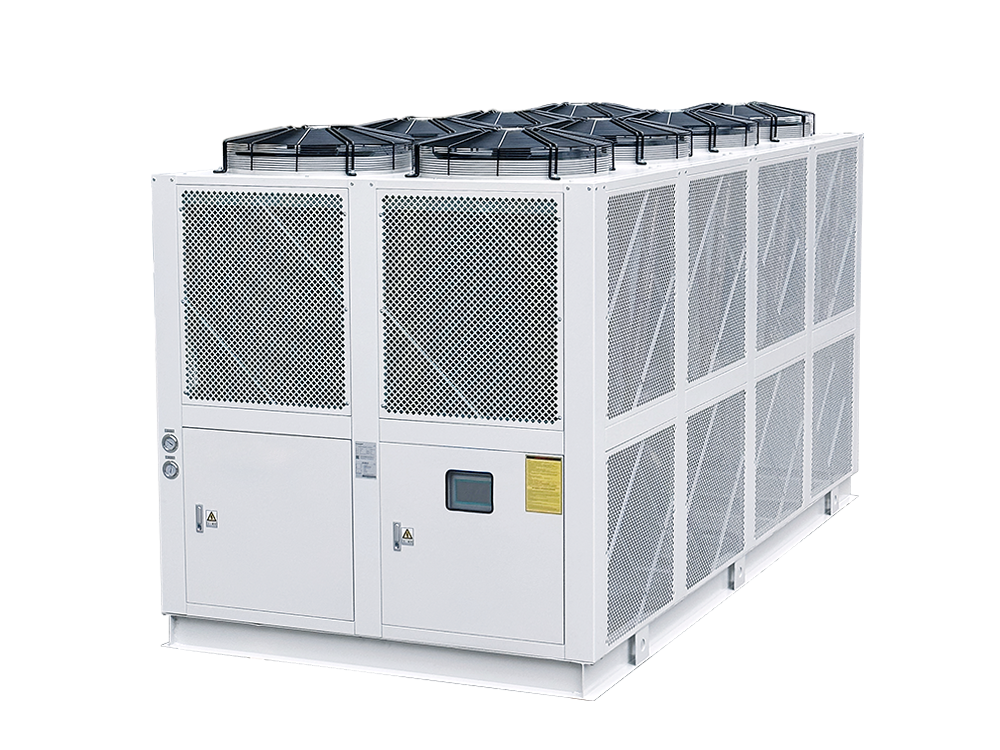

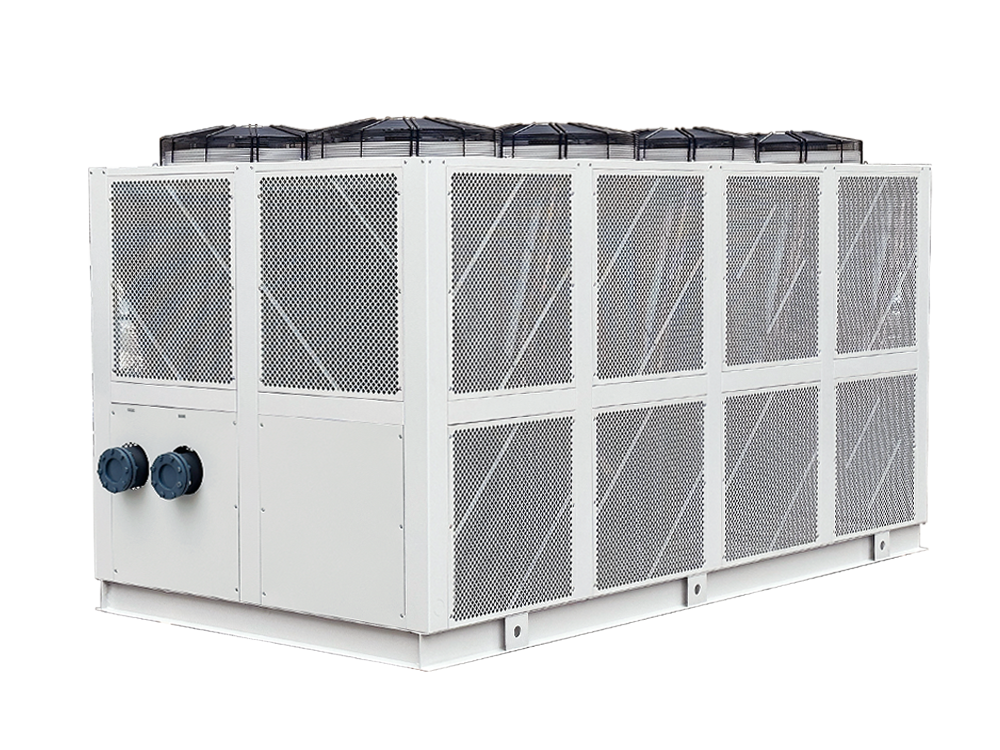

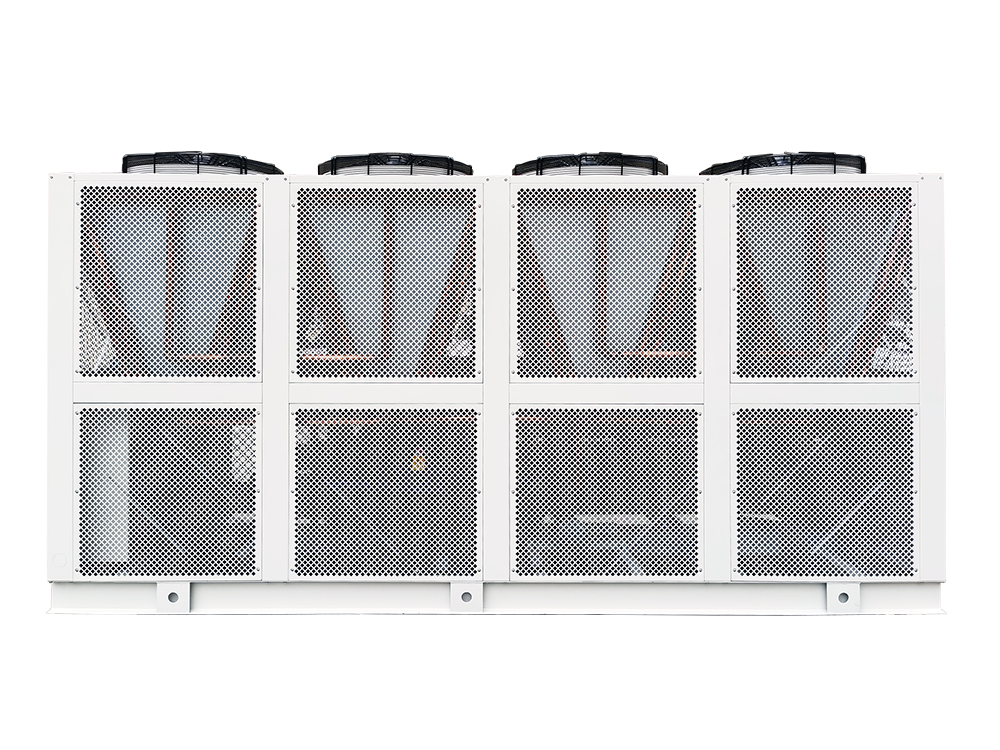

风冷磁悬浮无油变频冷水机组

一、机组介绍

磁悬浮风冷自然冷却冷水机组：集磁悬浮无油变频离心压缩机技术+风冷冷凝散热+自然免费冷却（Free Cooling）三大核心节能技术于一体的高端大型冷水主机，直接制取 7℃冷冻水，无需冷却塔、零冷却水耗损，依靠室外低温空气全年分模式运行，是数据中心、全年连续供冷项目大型节能冷源设备。

二、核心结构与两大底层技术

（一）核心组成部件

1. 磁悬浮无油变频离心压缩机（心脏）

2. 风冷 V 型 / W 型微通道高效冷凝器（带自然冷却换热盘管）

3. 降膜式 / 满液式蒸发器、电子膨胀阀、经济器

4. 板式换热器（乙二醇间接换热）/ 直冷式自然冷盘管

5. 防冻乙二醇回路、电动三通切换阀、智能 PLC 联动控制系统

6. EC 变频低噪轴流风机、物联网远程监控模块

（二）两大核心技术详解

1. 磁悬浮无油压缩机技术

1.1电磁力悬浮转子高速旋转，零机械摩擦、彻底取消润滑油系统，无油泵、油分离器、油过滤器等易损件；

1.2永磁直驱变频，10%~100% 负荷无级调节，部分负荷能效 IPLV 可达 10~18，远超螺杆机、普通离心机；

1.3无油膜附着换热器管壁，换热效率长期不衰减，设计寿命 25~30 年；软启动冲击小，对配电系统友好。

2. 风冷 + 自然冷却双耦合技术

2.1 风冷基础：依靠室外风机强制空气散热，整套系统不用冷却塔、冷却水泵、水处理药剂，完全节水；

2.2 自然冷却逻辑：通过板换 + 乙二醇防冻液，利用室外低温空气预冷 / 直接冷却冷冻水，控制系统根据室外温温差自动切换三种运行模式。

三、3种全自动运行模式（全年智能切换）

模式 1：纯机械压缩制冷（夏季高温，室外＞18℃）

室外气温高，自然冷无法利用，磁悬浮压缩机变频运行，常规风冷压缩机制冷，保障稳定出水温度，和高端风冷磁悬浮机组运行逻辑一致。

模式 2：部分自然混合制冷（春秋过渡季）

室外温度适中，冷冻回水先经过自然冷却盘管由室外冷风预冷，再进入蒸发器由压缩机小幅补冷；压缩机降载低频运行，负荷大幅下降，节电 30% 以上。

模式 3：全自然免费冷却（冬季 / 深春秋低温）

当室外空气温度比冷冻水供水低 3~5℃时，压缩机 100% 完全停机，仅依靠室外风机、乙二醇循环泵做功换热，仅消耗极低辅机电量，实现 “近乎零电费制冷”；北方地区每年可稳定运行 3~6 个月，数据中心 PUE 可降至 1.15 以内。

两种自然冷却方案可选：

1. 乙二醇间接板式换热（主流，防冻稳定）；

2. 氟利昂直冷式自然冷却（省去乙二醇，系统更简单）。

四、核心优点

1. 极致双重节能，全年电费最优

1.1 磁悬浮本身低负荷超高能效，比传统风冷螺杆机组常年节电 35%~50%；

1.2 叠加自然冷却冬季压缩机停机运行，北方寒冷地区冬季可4～8 个月压缩机完全停运，仅水泵、风机耗电，COP 极高；过渡季部分自然冷却，压缩机负荷减半甚至更多。寒冷地区综合节能率最高可达 60%，长期运行回本优势极强。

2. 系统极简，零水资源消耗

风冷架构彻底舍弃冷却塔、冷却水系统，无蒸发损耗、无飘水排污，干旱缺水地区、水资源管控严格项目首选；不存在冷却水结垢、藻类、管道腐蚀问题。

3. 运维成本极低，故障率少

3.1 磁悬浮无油设计，终身不用更换冷冻油、油滤芯，年度维保仅清洗翅片、电气检测，维保工作量减少 70%；

3.2 油路相关故障全部消除，磁轴承带断电保护，不易抱轴损坏，大修周期极长。

4. 安装灵活，土建成本低

整机室外楼顶 / 地面一体式摆放，无需专用冷水机房、无需开挖冷却水管网；同冷量体积比传统风冷螺杆机占地小 30%、重量轻 60%，楼顶荷载压力更小，老旧改造项目适配性强。

5. 运行稳定、附加价值高

5.1 冬季无冷却塔结冰炸裂风险，低温环境自然冷却运行可靠性拉满；

5.2 振动极小、噪音≤70dB，出水温控精度 ±0.1℃，适配工艺精密恒温；

5.3 减碳效果突出，满足绿色建筑、碳中和、能耗限额考核。

五、缺点与局限性

1. 初始设备投资高昂

磁悬浮压缩机 + 自然冷却管路板换整套配置，设备造价比普通风冷螺杆冷水机组高出 50%~100%，一次性投入大，依靠多年电费节约收回成本。

2. 华南炎热地区自然冷收益有限

珠三角、华南全年高温时间长，冬季低温窗口期很短，全自然冷却运行时长不足 1 个月，大部分时间依靠压缩机制冷，投资回收期拉长，性价比不如北方。

3. 对供电稳定性与运维人员有要求

磁悬浮驱动控制器、磁轴承属于精密电子部件，电压大幅波动建议加装稳压装置；核心故障需原厂工程师调试维修，普通暖通人员无法深度检修，专用备件价格偏高。

4. 外机噪音与摆放条件约束

室外露天风机持续运行有一定噪音，紧邻居民区需做隔音围挡；楼顶需要足够承重、摆放面积，外立面美观要求高的建筑需要遮挡处理。

5. 乙二醇方案存在少量运维工作

间接换热款需定期检测防冻液浓度、补充缓蚀剂，避免管路腐蚀、冬季冻管，增加少量日常管理工作。

六、精准适用场景（优先推荐）

1. 大中型数据中心、智算中心、IDC 机房（最匹配），全年不间断供冷、追求低 PUE、无水冷冷却塔安装条件；

2. 北方 / 高海拔寒冷地区大型商业综合体、医院、写字楼全年中央空调；

3. 西部缺水城市、水费高昂、政策限制使用冷却塔的产业园区；

4. 锂电池车间、制药、精密实验室等工艺恒温、常年连续散热工况；

5. 电价偏高、项目长期运营（8 年以上）、有节能减碳考核的新建 / 改造项目。

七、不推荐选用场景

1. 华南热带地区小型项目、仅夏季短期使用的舒适性空调；

2. 预算紧张、短期租赁、5 年内搬迁的临时冷源；

3. 楼顶承重不足、无室外放置场地、对外机噪音零容忍的临街住宅旁建筑。

磁悬浮风冷自然冷却冷水机组 = 磁悬浮压缩机先天高效 + 风冷免水系统 + 冬季免费自然冷，三重叠加，适用于北方数据中心顶级节能方案，前期投入高、长期省电省心，南方仅适合高负载全年连续供冷的大型项目。

机组使用注意事项

安装注意事项：

1.机组吊运、定位、安装时须注意安全，切勿使机组发生碰撞，以保证设备完整。

2.若机组安装在室外，须尽量避免风吹雨淋（防雨型除外），阳光直射或其它有热源直接辐射；机房环境须保持干燥、清洁，并确保通风良好，留有空间，便于机组检修保养。

3.风冷式机组请确保机组四周无物品遮挡，预留1米空间；机组顶部2米内无遮挡，确保机组通风良好。

4.机组建议安装在强度坚固的水平地面，并在机组底架下安装防震橡胶垫，校正机组水平，有地脚螺栓的须安装固定。

5.与机组配套使用的循环水泵应参照机组所需要的水流量、水阻力等数据要求去选型，安装。

6.水泵须设置于机组进水口前，水泵入口建议安装过滤器，避免异物进入机组的热交换器；机组若安装于水质较差地区，须先做水处理以避免热交换器损坏。

7.连接机组的水管道系统建议安装阀门、水压表、温度计、水流开关等设备，便于机组日常运转的检查和维护。

8.为避免有空气滞留于水系统内，启动压缩机前须先将空气排出干净。

9.冷冻水管路须做保温处理，保温应确实得当，以避免冷量散失及凝露、结冻现象产生。

10.系统连接管道的重量不得由机体承受，机组进出水口须安装橡胶防震软接头及闸阀，避免振动及便于检修维护。

11.机组配置电线时，应按耗电功率选用截面稍大的（留有裕量）电线，并安装可靠的电控元件及接地电源,以防止发生过载、漏电等事故。

12.由于机组配有逆相、缺相保护，接线安装时须注意线路相位是否正确，错接相位及缺相时机组均不能正常运转。

13.机组操作人员须随时观察机组的运行状况，一旦发现异常情况请及时排除故障，强制运行必对机组造成损害。

操作注意事项：

1.开机前检查机组所有水口和管道是否已正确安装连接。

2.开机前检查机组电源是否连接，相序是否正确。

3.开机前确定电源、水源安全，请认真查阅设备操作说明书，严格按照操作说明书使用，操作。

维护保养注意事项：

1.定期更换水箱内的水（建议每2月更换一次）。

2.定期清洗机组散热器，风冷式机组建议每3个月将散热器清理一次；水冷式机组建议每6个月将壳管式 冷凝器及冷却水塔清洗一次(如使用环境或水质较差，建议缩短清洗周期)。

3.机组若长时间不使用，请将总电源关闭；当环境温度低于0℃时，机组停机超过6小时，机组和管路可能冻结，由此造成的损坏不在保修范围之内。避免管路冻结最好的方式是将机组系统内的水全部排除!

4.定期检测现场水质，保证现场水源合格（PH≈7），如带有腐蚀性物质而造成机组损坏，不在保修范围之内。

5.当机组在使用过程中遇到无法排除的故障，请将机组型号、部件名称等信息告之我司,以便更快为您提供服务。

6.在保修期内，我公司承诺对机组提供免费的维保服务（人为损坏、使用不当、天灾及不可抗拒的因素除外）。

警告：本机组属高电压、专业性强的机械设备，应由专业技术人员严格参照《使用安装说明书》进行正确的操作。
